Trunk - Access Port 구간의 통신 방법

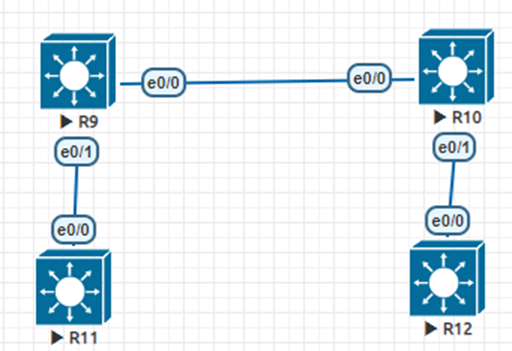

1. 테스트 구성

• R9의 e0/0 : Trunk
• R10 의 e0/0 : Access vlan 1
• 나머지 포트 전부 Access-Vlan 2
• R11 : Vlan2 (2.2.2.1)
• R12 : Vlan2 (2.2.2.2)

위의 구성에서 통신을 가능하게 하려면?



1) STP Disable : R9 & R10

2) Native vlan 2 설정 : R9의 e0/0



 ** 이유는 아래에 설명 할 예정 **



1. Trunk - Access로 연결된 스위치 구간에서 통신이 가능한 조건들

     1) STP Disable ( 서로 다른 Type의 BPDU에 의해 Block이 된다. )



(  사진  1.  인터페이스에   설정된  PVID  정보  )



( 사진  2. Trunk 가  아닌   포트에  802.1Q 에   해당하는  BPDU 를   수신하여 ,  일치하지   않는  Port Type 으로   인해  Block 된   로그 )



(사진 3. show spanning-tree 를 보면 해당 Interface가 Block 되어 있다. STP에서 Block처리 된 것이라 물리 인터페이스는 UP 상태. )





2) Trunk 구간에 설정된 Native Vlan [VID] 값과 Peer Port에 설정된 Access vlan [VID] 값이 서로 동일해야 한다.

  ( Trunk로 설정된 포트에서 Tag정보를 붙여서 보낼 경우 Access Port에서 해당 Frame을 처리하지 못한다.

   그래서, Tag정보를 붙이지 않고 전달하기 위해 Native Vlan을 설정해줘야 한다.

   아래의 화면을 보면 Access port에서 보낸 패킷에 Vlan Tag 정보가 없는 것을 확인 할 수 있다.)

( 사진 4. Vlan2 로 설정된 포트에서 Trunk(Native Vlan2)로 패킷을 보낸 덤프 )





결론 :  위의 문제를 이해할 수 있다면 Tag & Untag 동작방식 , Native Vlan 을 전부 이해 가능할 지도..
