다시공부하는 STP(RSTP) - 수정중

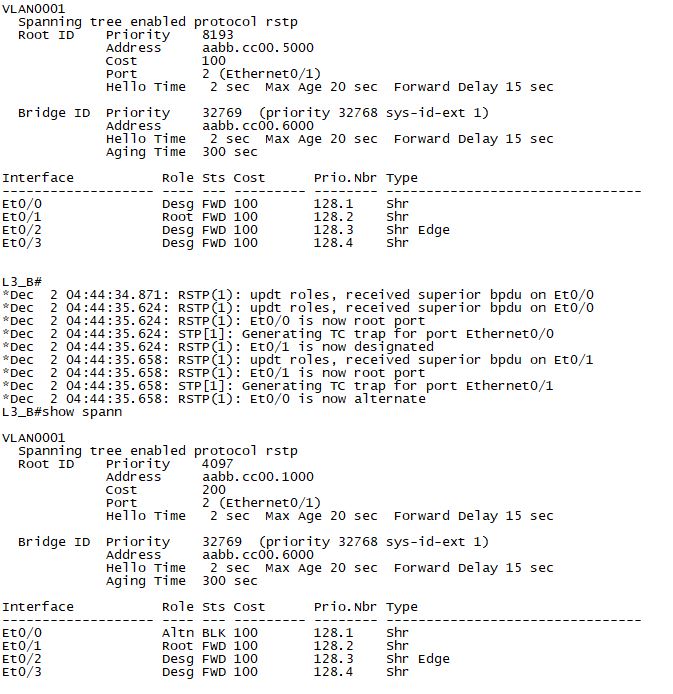

1. updt : 자기가 Root라고 알려주는 bpdu  ( Root Port에서 수신되야하며, 토폴로지 변화시 다른포트에서 들어올 수 있음  --> 값을 비교하여 낮은쪽을 Root / 그다음을 Desg로 함 )

2. TC : BLK였던 Port가 Desg Port가 되면서 상태가 변했다는 것을 알려주는 BPDU
--> A라는 포트의 상태를 변경하기 전, A포트로 Proposal 전송한 후 곧바로 응답을 받거나, 30초 동안 응답을 못받을 경우 상태를 변경하면서 TC Trap을 전송






TCN BPDU : Non-root bridge에서 Topology Change가 발생할 경우 Root Bridge에 Notice를 위해서 전송됨
TCA BPDU( Config BPDU의 종류 ) : TCN BPDU를 받은 Root Bridge가 이에 응답해주는 BPDU.
TC BPDU ( Config BPDU의 종류 ): TCN 을 받고 다른 Non-Bridge들 에게도 해당 변경 정보를 알려주기 위한 BPDU
TCN, TC 와 같이 Topology change에 대한 패킷을 받은 스위치들은 MAC Aging time이 300초에서 15초로 줄어든다


STP와 RSTP와의 차이는  포트 상태 변경시, 상대방에게서 응답을 받아 바로 상태변경이 이뤄지느냐, 아니면 Timeout 될 때 까지 기다리느냐 차이이다.



BLK -> Desg 로 변경하기 전 Proposal 전달

Proposal에 대한 Reply없을 시 강제로 상태 변경 함 ( 30초 )

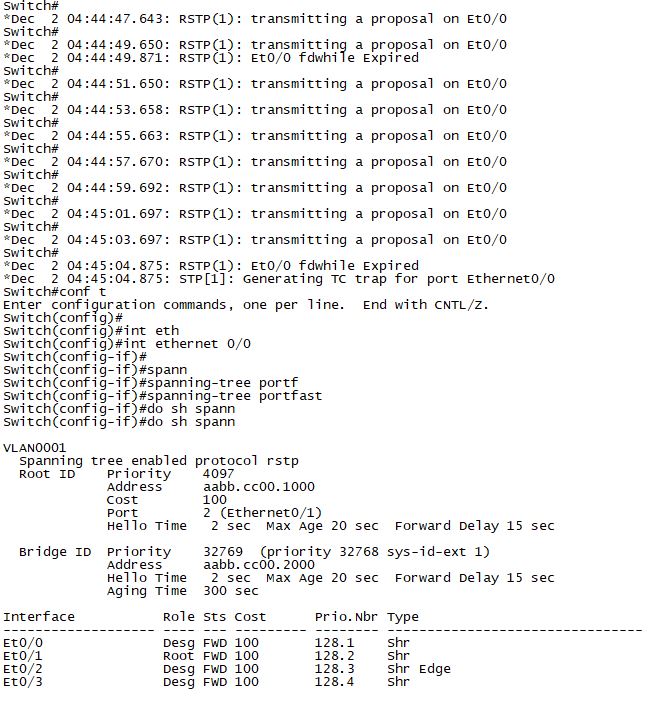

위 화면은 Proposal에 대한 Reply없을 시 강제로 상태 변경 함 ( 30초 ).

아무리 RSTP여도 Peer의 Agreement BPDU가 없으면 STP와 동일하게 Timeout (30초)를 기다려야 한다.



그 후 상태가 변경되어 TC Trap을 발생하는 모습
